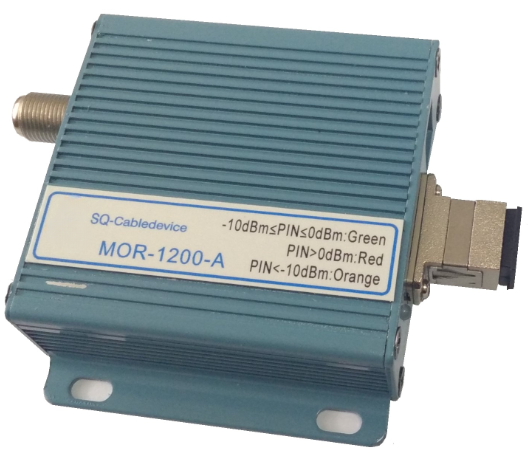

MOR-1200-A 家用光接收机

询价


MOR-1200-A 家用光接收机是专门为FTTH(光纤到户)组网结构而设计的1.2 GHz小型光接收机。MOR-1200-A 家用光接收机提供单路输出,小型铝合金外壳,结构紧凑,性能指标优异,是光纤入户系统的理想选择。



特性

  l 支持1.2 GHz带宽

  l 光 AGC 输入范围为 -10 - 0 dBm

  l LED 显示光输入功率(三种不同的状态)

  l 低功耗

  l 小型铝合金外壳

  l 安装方便






技术指标

表1. 性能指标

项目

单位

指标

光部分

波长

nm

1100 - 1650

输入光功率范围

dBm

-10 - 0

光AGC 功率范围

dBm

-10 - 0

最大输入光功率

dBm

+ 3

光反射损耗

dB

45

光连接器

-

SC / APC

射频部分





带宽

MHz

47 - 1200

平坦度

dB

± 0.75

射频输出电平1

dBmV

20

输出稳定度(在光AGC范围内)

dB

± 1.0

反射损耗

dB

16

光功率显示 ( LED )

-

- 橙色: 光输入 < - 10 dBm

- 绿色:  - 10 < 光输入 < 0 dBm

- 红色: 光输入 > 0 dBm

链路部分





失真 @ 59 PAL D/K 频道 + 数字信号2

CTB

CSO



dB

dB



60

60

注:1. -10至 0 dBm 输入光功率,3.5% OMI。

        2. 失真性能指标是在射频输出参考电平为20 dBmV (- 3 dBm 输入光功率,3.5% OMI)时测得。测量时在 47 - 550 MHz 加载59个模拟PAL D/K频道,在 550 MHz - 1 GHz 加载数字 QAM 载波,其相对模拟视频载波电平 - 10 dB。



表2. 通用指标

项目

单位

指标

外置电源供电,9 V

V DC

9 VDC, 180mA

射频连接器

-

F 型英制

射频阻抗

Ω

75

外形尺寸(宽 x 高 x 深)

mm

93 x 75 x 22

重量

kg

0.1

工作温度

°C

0 - + 40

注:除非另有注明,技术指标反映的是在20°C条件下的典型性能。


名     称

部件号

MOR-1200-A 家用光接收机

9934000001
