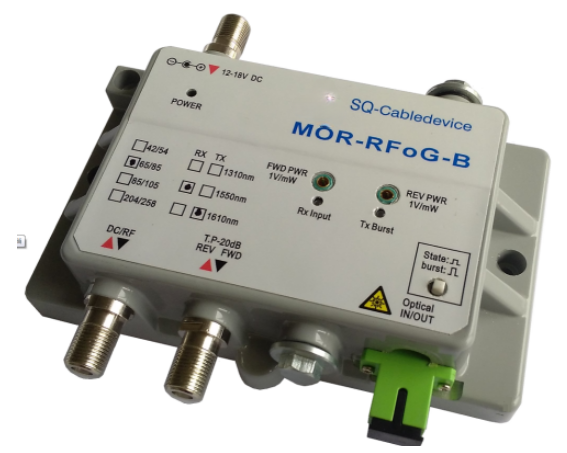

MOR-RFoG-B RFoG小型光站

询价


MOR-RFoG-B 是一款专为采用DOCSIS 3.1技术和FTTH(光纤到户)网络结构而设计的1.2 GHz带宽小型双向光站。该小型光站具有正反向通道,性能优异、可靠性高、使用方便的特性。正向通道具有光AGC功能,确保射频输出一致。反向通道光发射采用突发模式(有回传信号时激光器才开启),从而大大减少回传光纤



特性

l 1.2 GHz 带宽

l 正反向通道采用单纤双波结构,节省光纤

l 光AGC 输入范围为 - 10 - 0 dBm

l 射频输出电平 22 dBmV

l 外置式正反向通道射频测试口,方便检测

l 外置按钮设置激光器开闭状态,方便调试

l LED 显示输入光功率范围和电源状态

l 低功耗


技术指标

表1. 正向通道指标

项目

单位

指标

 光部分

 波长

nm

1540 - 1560

 响应度

A/W

0.8, λ = 1550 nm

 输入光功率范围

dBm

-10 - 0

 光AGC功率范围

dBm

-10 - 0

 光反射损耗

dB

45

 光连接器

-

SC / APC

 射频部分





 带宽

MHz

54 - 1218 (其它可选)

 平坦度

dB

±0.75

 射频输出倾斜度

dB

0

 射频输出电平

dBmV

22 (-10 - 0 dBm 光输入,OMI 3.5 %)

 反射损耗

dB

16 min, 18 typ.

 射频测试口

dB

-20

 链路部分





 载噪比*

dB

50

 失真*

CTB

CSO



dB

dB



60

60

 * 指标是在射频输出电平为22 dBmV(- 3 dBm 输入光功率,3.5% OMI)时测得。光纤链路损耗由 20 km光纤 + 光衰减器组成。测量时在 47-550 MHz 加载 59 个模拟 PAL D/K 频道,在 550 MHz-1 GHz 加载数字 QAM 载波,其相对模拟视频载波电平 -10 dB。



表2. 反向通道指标

项目

单位

指标

 激光器类型

-

DFB

 光波长

nm

1610 (其它可选)

 光输出功率

dBm

3

 光反射损耗

dB

45

 光连接器

-

SC / APC

 射频输入动态范围

dBmV

15 - 40

 光输出开启和关闭阈值

-

按 SCTE 174 标准

 NPR 动态范围

dB

25

 输出光功率(在最高状态)

dBm

3 (RF > 阈值)

 输出光功率(在关闭状态)

dBm

-35 (RF < 阈值)

 开启时间

ns

< 700

 关闭时间

ns

< 700

 射频频率范围

MHz

5 - 42 (其它可选)

 射频平坦度

dB

±0.75

 射频反射损耗

dB

16 min, 18 typ.

 射频测试口

dB

-20



表3. 通用指标

项目

单位

指标

 外置电源适配器

V DC

12 VDC 350mA

 射频连接器

-

F 型英制

 射频阻抗

Ω

75

 外形尺寸(宽 x 高 x 深)

mm

128 x 108 x 32

 重量

kg

0.2

工作温度

°C

-10 - +50

 注:除非另有注明,技术指标反映的是在20°C条件下的典型性能。


订购信息

该产品分割、正向波长、反向发射器类型、输出功率和光连接器类型可选。 请咨询您的客户服务代表或应用工程师,以选择您的最佳应用的选择。
