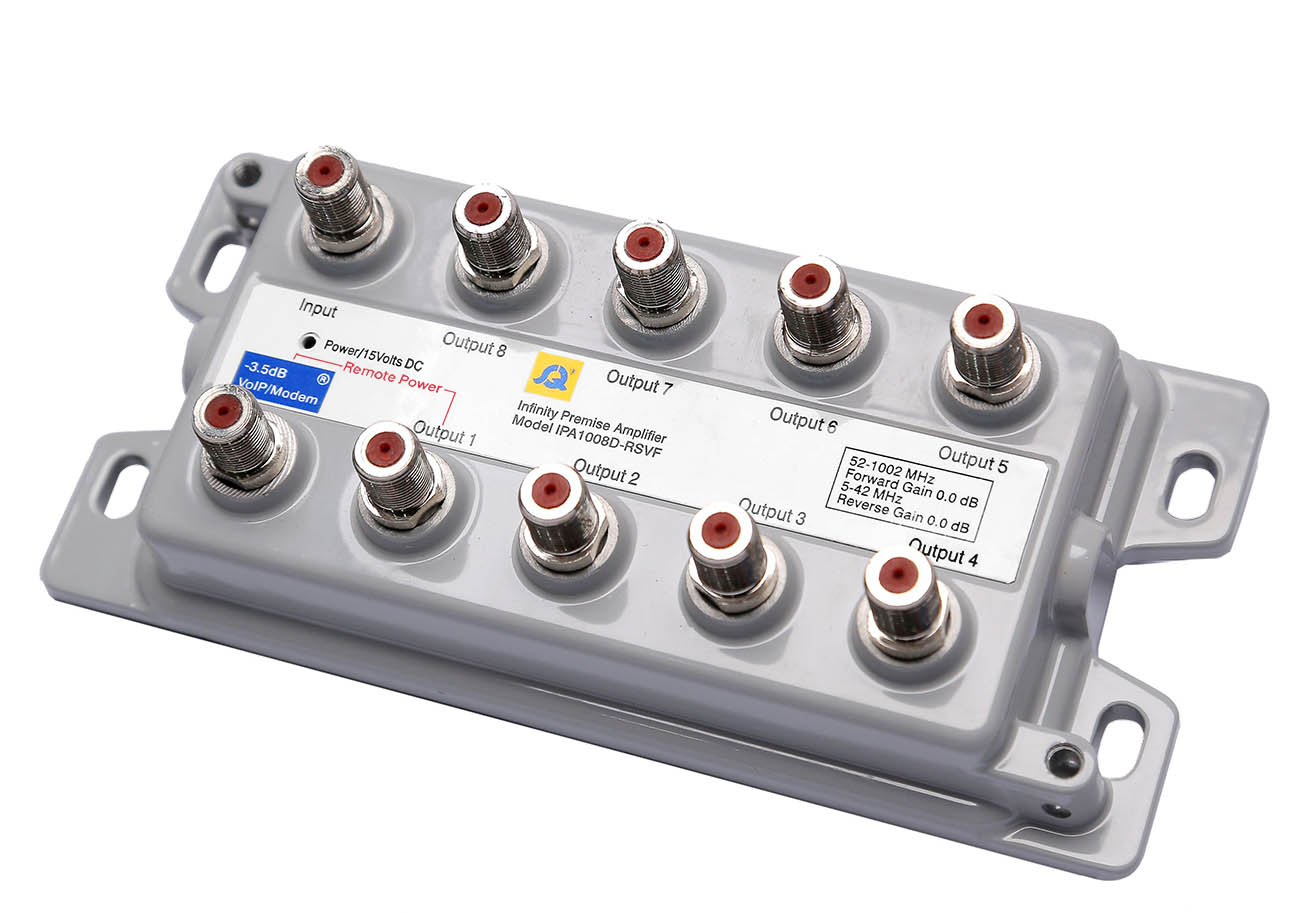

The Infinity Premise Amplifier is new MultiMedia drop amplifiers. The products have 8 outputs to feed entertainment terminals distributed in the subscriber’s premises.
Features
l Supports 1.0 GHz downstream
l Uninterrupted VoIP Service
l 1-Passive VoIP / Cable Modem Data Port
l 8 Amplified RF Outputs
l Active Reverse
l Unique True Flex Housing
Table 1. Forward Section Specifications
Item | Units | Model IPA1008D-RSVF | Condition |
Frequency Range | MHz | 54 - 1002 | |
Gain | dB | 0.0 ± 0.7 | 54 - 1002 MHz |
Slope | dB | < 1.5 | 54 - 1002 MHz |
Flatness | dB p-p | < 1.0 | 54 - 1002 MHz |
Return Loss | dB | > 20 | 54 - 1002 MHz |
Isolation | dB | > 22 | 54 - 1002 MHz |
Channel Loading | 77 NTSC analog + 38 digital ( 64 QAM ) @ - 6 dB to analog | 54 - 1002 MHz | |
Rated Input Level | dBmV | 10 | Flat |
CTB | -dBc | > 85 | 10 dBmV in |
CSO | -dBc | > 70 | 10 dBmV in |
Noise Figure | dB | < 8 | |
Group Delay | ns | < 20 | ch. 2 - 4 ( - 3.58 MHz span) |
ns | < 5 | ch. 5 ( - 3.58 MHz span) |
Table 2. Reverse Section Specifications
Item | Units | Model IPA1008D-RSVF | Condition |
Frequency Range | MHz | 5 - 42 | |
Gain | dB | 0.0 ± 0.5 | 5 - 42 MHz |
Flatness | dB p-p | < 1.0 | 5 - 42 MHz |
Return Loss | dB | > 18 | 5 - 42 MHz |
dB | > 25 | 15 - 40 MHz | |
dB | > 18 | 40 - 42 MHz | |
Isolation | dB | > 25 | 5 - 42 MHz |
Noise Figure | dB | < 17 | |
Group Delay | ns | < 20 | 5 - 6.5 MHz 1.5 MHz span |
ns | < 10 | 6.5 - 40 MHz 1.5 MHz span | |
ns | < 30 | 40 - 42 MHz 2.0 MHz span |
Table 3. Passive Data Port Specifications
Item | Units | Model IPA1008D-RSVF | Condition |
Frequency Range | MHz | 5 - 1002 | |
Flatness | dB p-p | < 0.5 | 5 - 1002 MHz |
Insertion Loss | dB | - 3.8 ± 0.5 | 5 - 1002 MHz |
Return Loss | dB | > 20 | 5 - 1002 MHz |
Table 4. General Specifications
Item | Units | Model IPA1008D-RSVF | Condition |
Surge Withstand (All Ports) | 6kV A3 ring | IEEE C62.41 | |
Supply Voltage | 6kV B3 combo | IEEE C62.41 | |
EMI | dB | > 130 | 5-1525 MHz |
Dimensions (W x H x D) | inch (mm) | 3.00 x 1.77 x 6.69 ( 76 x 45 x 170 ) | |
DC Current Consumption | mA | 280 | 12 - 15 VDC |
Temperature | F (°C) | - 40 - + 140 ( - 40 - + 60 ) | |
Water proof | psi | 15 |
Note: Unless otherwise noted, all specifications reflect typical performance and are referenced to 68°F (20°C). Specifications are based upon measurements made in accordance with SCTE/ANSI standards (where applicable), using standard frequency assignments.
Description | Part Number |
Infinity Premise Amplifier IPA1008D-RSVF | 9920000060 |
