SQON-I 倒置光站

询价

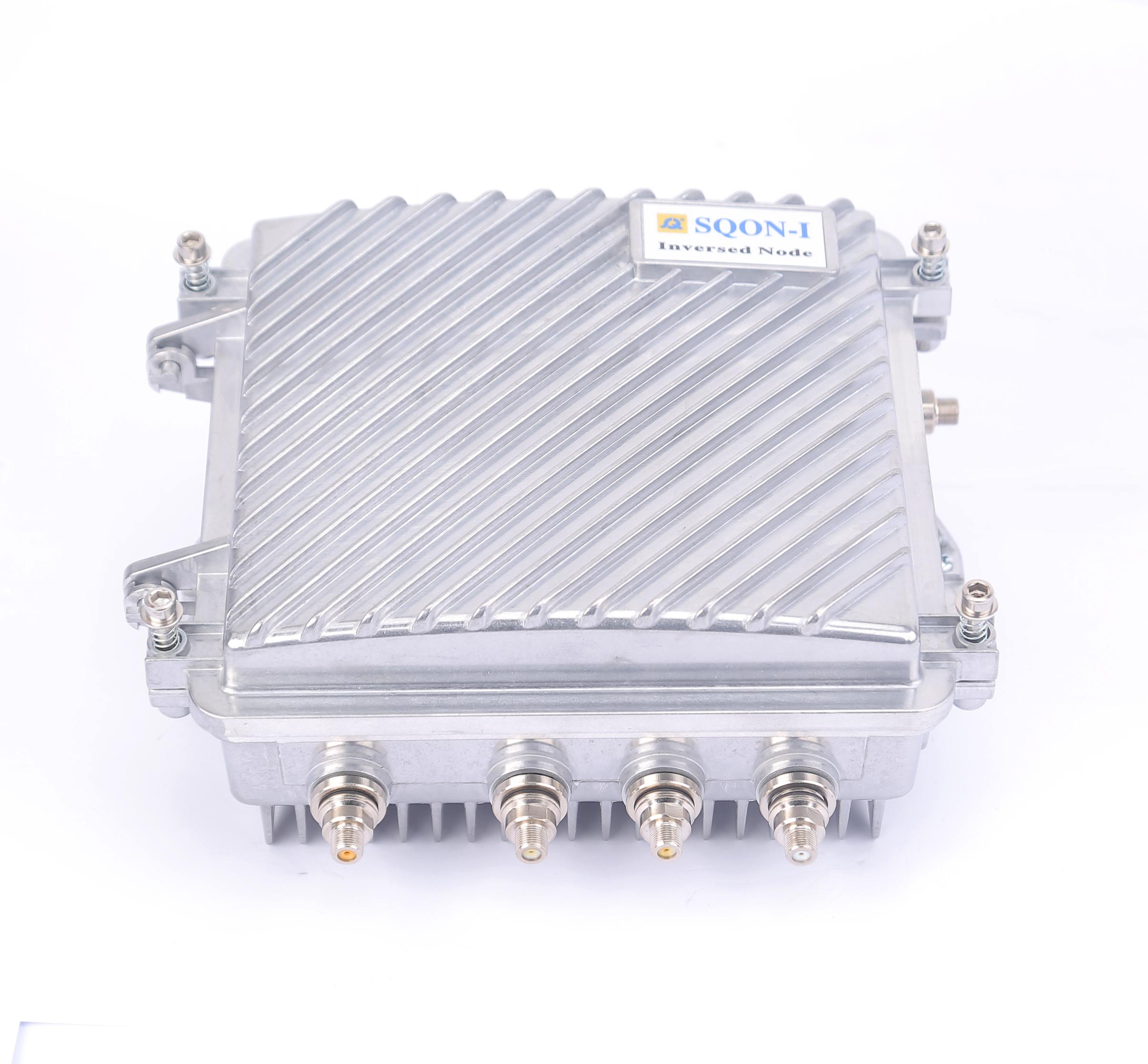

SQON-I 是一款带宽为 1 GHz 的双向倒置光站。该倒置光站专门设计应用于HFC网络的扩展。它提供了高可靠性的卓越性能,使用方便。该产品的正向通道包含一个具有射频输入AGC功能的1550nm发射机和一个四路光无源分路器,用于系统的扩展,反向通道包含一个1310nm接收机和一个四路光无源混合器。 它具有高反向射频输出电平,适合应用于反向通道的注入。JXP 型插入式衰减器和均衡器便于调整射频电平和输出斜率。



特性

l 支持1.0 GHz带宽

l 射频输入AGC功能

l DFB激光器

l 标准JXP 型插入式衰减器和均衡器,调试方便

l IP 67标准野外型机壳,优良的防水防尘性能

l F 型英制射频端口

l 外置测试口


技术指标

表1. 正向通道光部分指标

项目

单位

指标

激光器类型

-

DFB

光波长

nm

1550 ± 10

光输出功率

dBm

-3.5(每端口)



表2. 正向通道射频部分指标

项目

单位

指标

带宽

MHz

54 - 1000

平坦度

dB

±0.75

射频输入电平

dBµV

75 - 90

插入式衰减器

dB

0 - 20, 1 dB 步进

插入式均衡器

dB

0 - 18, 1.5 dB 步进

CNR*

dB

46

CTB*

dB

62

CSO*

dB

57

* 指标测试是在光接收功率为 -3.5 dBm时测得。测量时加载42个CENELEC频道。.



表3. 反向通道光部分指标

项目

单位

指标

光波长

nm

1310 ± 20

光输入范围

dBm

-5.5 - 0



表4. 反向通道射频部分指标

项目

单位

指标

带宽

MHz

5 - 42

射频输出电平 @ 0 dBm

dBµV

95

平坦度

dB

±0.75

插入式衰减器

dB

0 - 20, 1 dB 步进

插入式均衡器

dB

0 - 18, 1.5 dB 步进



表5. 通用指标

项目

单位

指标

供电电压

V AC

35 - 90

功耗

W

20

端口最大通过电流(连续)

A

7

射频连接器

-

F型英制

射频阻抗

Ω

75

射频反射损耗

dB

16

射频检测口

dB

-20

光连接器

-

SC/APC

光反射损耗

dB

45

外形尺寸(宽 x 高 x 深 )

mm

260 x 240 x 150

重量

kg

2.7

防水防尘等级

-

IP 67

工作温度

°C

-40 - +55

储存温度

°C

-40 - +80

相对湿度范围

-

5% - 95%

  注:除非另有注明,技术指标反映的是在20°C条件下的典型性能。

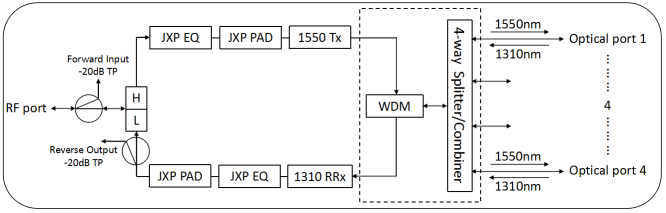

电原理框图




订购信息

该产品分割、正向波长、反向发射器类型、输出功率和光连接器类型可选。 请咨询您的客户服务代表或应用工程师,以选择您的最佳应用的选择。

名      称

 SQON-I 倒置光站,1550nm 正向发射、1310nm反向接收、四路光分路/混合
