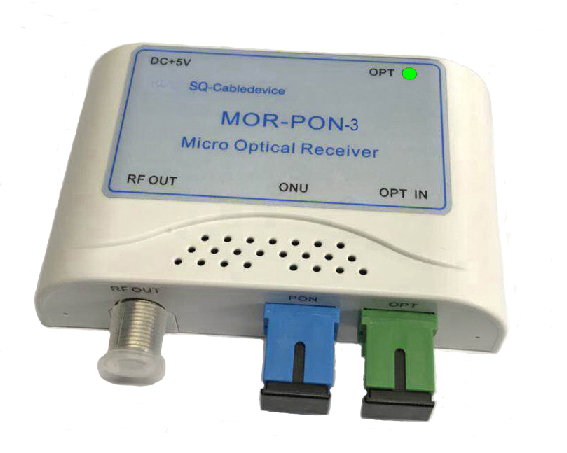

MOR-PON-3 家用光接收机, 内置CWDM, 适用于适用单纤三波系统,CATV 工作波长为1550nm,通过波长为1310/1490nm,可方便地连连接EPON、GPON的OLT和ONU。本产品采用塑料外壳,小巧玲珑,内部电路结构紧凑合理,性能指标优异,是FTTH网络结构 住宅区的优选产品。
Features
l
支持1 GHz 带宽Supports 1 GHz RF pass band
l
光AGC输入范围为 -12 - -2 dBm
l
-15 dBm低光功率输入
l
LED 显示光输入功率(三种不同的状态)
l
适用PON的应用,通过波长为1310和1490nm
l 采用低噪声MMIC放大电路,确保较低接收功率时优异的失真指标和较高的MER值
l 低功耗
l 塑料外壳小巧玲珑
l 安装方便

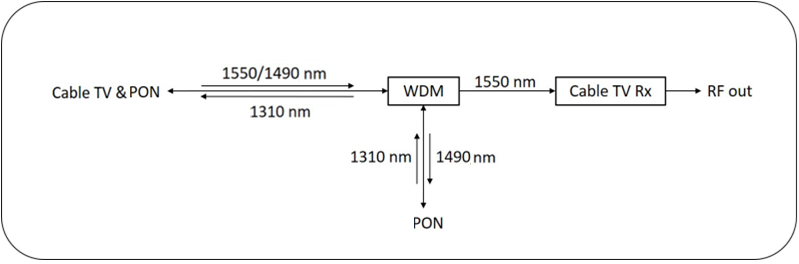

原理框图
技术指标
|
项目 |
单位 |
指标 |
|
光部分 |
||
|
CATV工作波长 |
nm |
1550 |
|
PON通过波长 |
nm |
1310, 1490 |
|
输入光功率范围 |
dBm |
-15 – +1 |
|
光AGC范围 |
dBm |
-12 – -2 |
|
光反射损耗 |
dB |
45 |
|
光连接器 |
- |
SC / APC @ 输入口 SC / UPC @通过口 |
|
光功率显示(LED) |
- |
- 红色 :
Pin < - 12 dBm - 绿色: - 12 ≤ Pin
< -2 dBm - 红色闪: Pin ≥ -2 dBm |
|
射频部分 |
|
|
|
带宽 |
MHz |
45 –
1003 |
|
平坦度 |
dB |
± 1.0 |
|
射频输出电平 |
dBmV |
18 @ -12 dBm
输入光功率 |
|
射频反射损耗 |
dB |
16 |
|
射频阻抗 |
Ω |
75 |
|
射频连接器 |
- |
F 型,英制 |
|
链路部分 |
|
|
|
失真@ 59
PAL D/K频道* CNR CTB CSO MER
BER |
dB dB dB dB dB dB |
43 65 63 34 @-12dBm 输入光功率, 或 30 @-15dBm 输入光功率 1.0E-9 |
注: * 失真性能指标是在射频输出参考电平为18 dBmV (- 12 dBm 输入光功率,3.5% OMI)时测得。
表2. 通用指标
|
项目 |
单位 |
指标 |
|
直流电源接口 |
- |
5.5 ( - ) x 2.1 ( + ) (直径, mm) |
|
供电 |
V DC |
5 VDC, 260mA |
|
功耗 |
W |
< 2 |
|
外型尺寸(宽
x 高
x 深) |
mm |
94.5 x 23 x 78 |
|
重量 |
kg |
0.1 (不含外置电源适配器) 0.1 (仅外置电源适配器) |
|
工作温度 |
°C |
0 –
+ 40 |
|
储存温度 |
°C |
- 20 – + 70 |
|
相对湿度范围 |
% |
5 – 90 (无凝结) |
订购信息
|
名 称 |
部件号 |
|
MOR-PON-3
家用光接收机,不含外置电源适配器 |
9934000008 |
|
MOR-PON-3
家用光接收机,含外置电源适配器,110VAC美标插头 |
9934000009 |
|
MOR-PON-3
家用光接收机,含外置电源适配器,220VAC国标插头 |
9934000010 |
|
MOR-PON-3
家用光接收机,含外置电源适配器,220VAC欧标插头 |
9934000011 |
